撕裂强度试验机设备介绍：

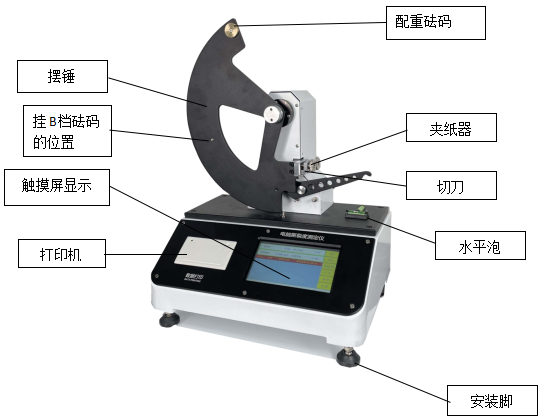

ZY-SLY1000型 全自动撕裂度测定仪用于精确测定纸张、薄膜、无纺布、特种纸、铝箔、复合材料、纤维材料等样品的撕裂强度，符合ISO 1974、ASTM D689、GB/T 455等国际标准。适用于质检机构、造纸厂、包装企业及科研单位。撕裂度测试仪操作视频

操作前准备工作：

将仪器放置在平稳、无振动的工作台，调节水平脚使设备保持水平。

• 连接电源，AC220V±22V，50Hz，最大电流5A，电源应可靠接地。开启主机预热5分钟。

• 检查摆锤是否灵活，传感器归零状态是否正常

样品制备

• 纸张/薄膜：按标准裁剪成（63±0.5）mm×（50±2）mm的长方形试样。

• 纤维/无纺布：确保样品无褶皱，边缘平整无毛刺。

• 每组测试至少准备10个有效试样，避免用手直接接触测试区域。

校准与参数设置

• 使用标准砝码校准力值，确保误差≤±1%。

• 在触摸屏选择测试标准（如ISO 1974），设置试样厚度、单位（mN或N）等参数。

操作步骤：

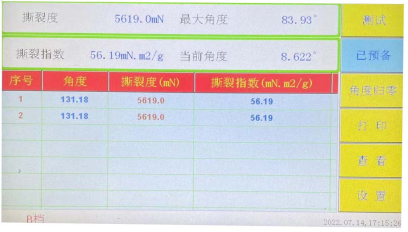

1、开机后直接进入测试界面

在测试界面时的按钮响应:

按钮“测试”：执行测试；

按钮“角度归零”：将当前角度最大角度清零；

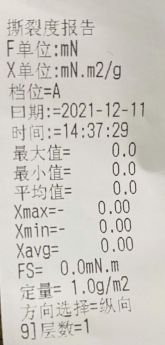

按钮“打印”：打印测试结果，如下图；

按钮“查看”：查看已测试结果；

按钮“设置”：进入参数设置界面；

校屏：连续点击屏幕左下角8次，进入校屏界面。

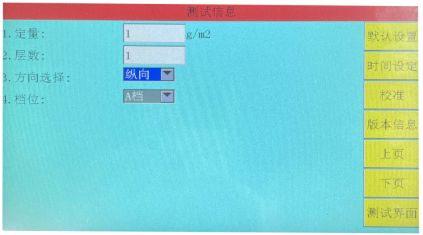

2.2测试信息

1. 定量：通过触摸屏设置所测试单张试样的克重，这个参数会和撕裂指数有关，按照实际情况输入。

2. 层数：设置叠加试样的层数，结果会自动除以层数。

3. 方向选择 ：有纵向和横向选择；

4. 档位选择：有A档和B档(A档不挂砝码，B档挂B档砝码）

按钮“默认设置”：恢复参数至出厂默认设置；

按钮“时间设置”：设置时间；

按钮“校准”：输入校准密码进入校准界面；（厂家设定）

按钮“版本信息”：查看控制器版本信息，如下图；

注册

当系统到期无法测试时，需提供版本信息中的“厂商编号”，“序列号”给厂家索要注册码进行注册解锁，具体如何设置使用期限，在校准高级设置中会详细讲解；

激活

本系统支持升级带电脑软件系统，具体操作是提供版本信息中的序列号给厂家索要激活码激活成对应的专业版电脑软件系统；需要另外付费

按钮“测试界面”：返回测试主界面。

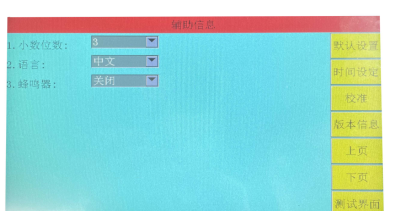

2.3辅助信息

小数位数 ：设置当前角度小数点后显示的位数；

语言 ：切换语言显示，有“English”，“中文”可选；

蜂鸣器：开启蜂鸣

试样测试

将摆锤推回初始位置，按【已预备】按键锁住摆锤；装入试样，旋紧两个夹具（标准试样尺寸为63*50mm）；按下刀具手柄切出撕裂口；按下【测试】键，显示测试界面时，1秒仪器自动释放摆锤撕裂试样；试样测定完成时仪器窗口显示撕裂度、撕裂指数、最大角度的值；重复以上测量步骤，可测同组其他试样，最多可记忆50次测量数据。测试角度的值应保持在（125°~135°）为宜，不在此值，通过增加试样的层数，来达到此值。（撕裂指数和定量有关请看2.2.1），测试数据撕裂度应在测试档位量程的20% ~ 80%之间。

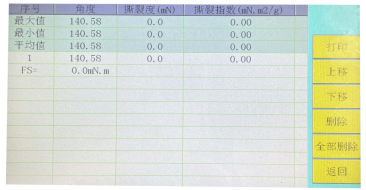

数据查看

在预工作的界面下，按【查看】键可以查看和查询之前测得的数据，继续按【查看】键或【测试】键查看

其他数据和退出。在测试界面按【打印】键可以打印当前的测试结果（结果以自动统计出“最大值、最小值、平均值，数秒后显示标准差、变异系数，FS撕裂强力”等）。
