薄膜弯曲挺度仪

文章内容有东莞市中谊精密仪器有限公司（简称：中谊仪器）提供！

产品概述：

（型号为：ZY-TDY300）薄膜弯曲挺度仪是我司（中谊仪器）依据国家标准自主研发的一款用于评估锂电隔膜、纳米薄膜、手机保护膜、偏光片、PVC薄膜、电子薄膜、金属箔等材料的弯曲挺度、回弹性能的检测设备，广泛应用于包装、电子、医疗等行业的研发与质检环节。

依据标准：

GB/T 2679.3纸和纸板挺度的测定

GB/T22364《纸和纸板弯曲挺度的测定》

ISO2493《纸和纸板弯曲挺度的测定》

ISO 5628-2019《纸和板 弯曲刚度的测定 - 两点 三点和四点方法的一般原则》Paper and board — Determination of bending stiffness — General principles for two-point, three-point and four-point methods

测试原理：
通过对试样施加一定的弯曲力，测量试样在该力作用下的变形程度，进而依据力学公式计算出试样的弯曲挺度数值。

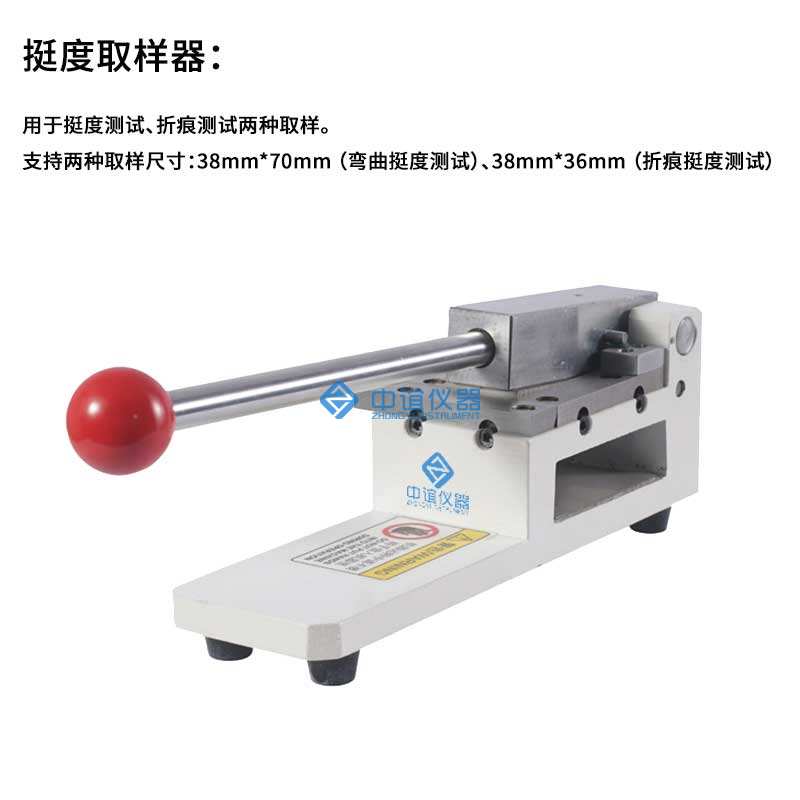

进行挺度测试和折痕挺度测试需要配置型号为ZY-TDQY38弯曲挺度仪专用取样器：

挺度专用取样器是用于辅助ZY-TDY300 弯曲挺度测试仪（折痕挺度测试仪）测试时的试样取样器具，用于挺度测试、折痕测试两种取样。

支持两种取样尺寸：38mm*70mm （弯曲挺度测试）、38mm*36mm （折痕挺度测试）

产品特点：

l 挺度取样器制作工艺：不锈钢

l 冲压式取样方式，精准方便快捷;

l 淬火的刀具，刀口更耐磨损，适用范围广;

l 不锈钢的轴承，操作轻松，使用起来更加方便快速;组装方便，

l 取样误差小，只有土0.2mm，试验偏差可以忽略不算;

l 采用特殊处理模具刀片，非人为损坏，正常使用可10年不用更换刀片。

l 内置弹簧：进口弹簧，弹性系数衰减较国产弹簧至少2倍

l 刀片咬刀控制：采用三点定位法，高精度同轴同心工艺处理

l 刀具材质：采用铬钢，添加钼、钒，万走丝高精线割CNC数控精磨，高温淬火3次，耐用性更高

支持非标定制

1、试样尺寸：38*70mm(标准尺寸)

2、实际测量尺寸：38*50mm(标准)

3、跨距范围：跨距长度1~60mm，5mm、10mm、15mm、20mm、25mm、30mm、40mm、50mm,（8档力臂可调）

4、跨距精度：±0.1mm

5、测量范围：（0~10000）mN

6、传感器：传感精准度 ±0.1%

7、分辨力：0.01mN

8、弯曲角度： 1~92 º无极可调

9、角度精度：±0.1
